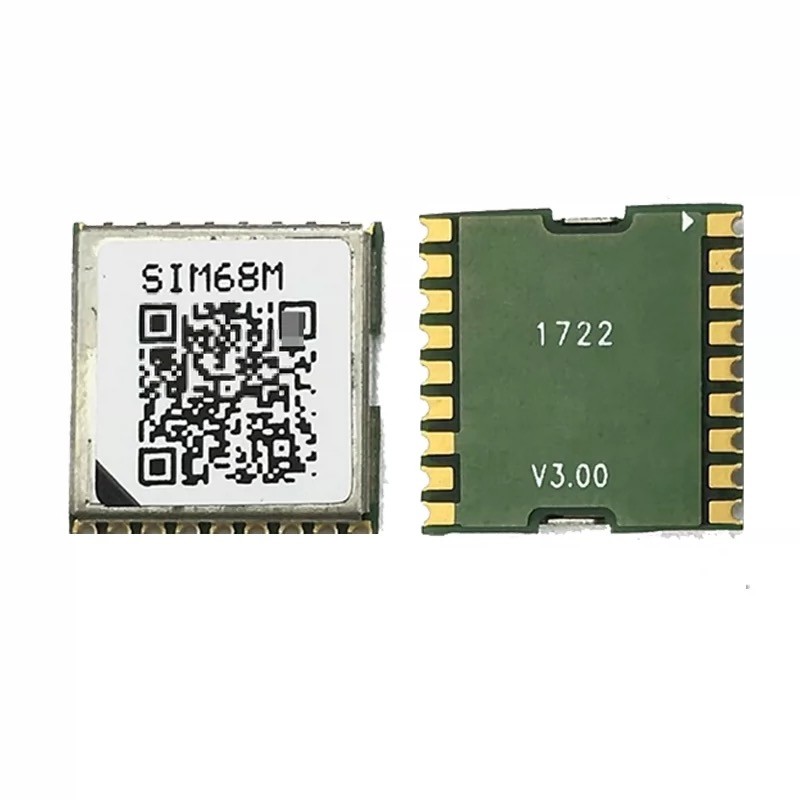

SIMCOM SIM68M 전기 GPS GNSS 모듈 지원 GPS/GLONASS/Galileo/QZSS

기계 데이터
• 크기: 10.1*9.7*2.5mm
무게: 0.5g

특징
• GPS/GLONASS/Galileo/QZSS 지원
• EASYTM 자체 생성 궤도 예측 지원
• EPOTM 궤도 예측 지원
• SBAS 범위 (WAAS, EGNOS, GAGAN, MSAS) 를 지원합니다.
• 장벽 제거를 지원
• 소음 가 낮아지는 증폭기

인터페이스
• 시리즈 인터페이스
- UART
• 디지털 I/O
- EINT0 입력
- 펄스 초당 (PPS)
• 프로토콜
- NMEA
- PMTK

지원 평가 제품
• USB V2.0 풀 스피드 인터페이스와 SIM68 EVB KIT

전기 데이터
전원 공급: +2.8V ~ 4.3V
• 백업 전력: +2.3V ~ 4.6V
• 전력 소비2,6
- 25mA
- 21mA
- AlwaysLocateTM: 340uA
- 백업: 14μA
• 안테나 종류
- 액티브와 패시브
• 안테나 전력
- 외부 또는 내부 VCC_RF

성능 데이터
• 수신기 종류
- 33 추적 / 99 획득 채널 GNSS 수신기
• 최대 업데이트 속도
- 10Hz
• 민감성1
- 추적: -165 dBm
- 재구성: -160 dBm
- 냉동 시작: -148 dBm
• 먼저 고칠 때2
- 차가운 시작: 28s
- 따뜻한 시작: 26s
- 뜨거운 시작: < 1s
- EPO 지원: 13s (CTTFF)
• 정확성
- 자동 위치3: <2.5m CEP
- 속도4: 0.1m/s
• 작동 온도: -40°C~+85°C

인증서
• CE
• A-TICK




∙
1-자유학에서 증명된 것
2모든 SV @ ₹130 dBm, GPS 및 GLONASS 모드
3.50% 24시간 정적, -130dBm, GPS 및 GLONASS 모드
4.50% @ 30m/s
5-40에서°C~ 30°C, 감수성이 조금 더 악화 될 것입니다.
