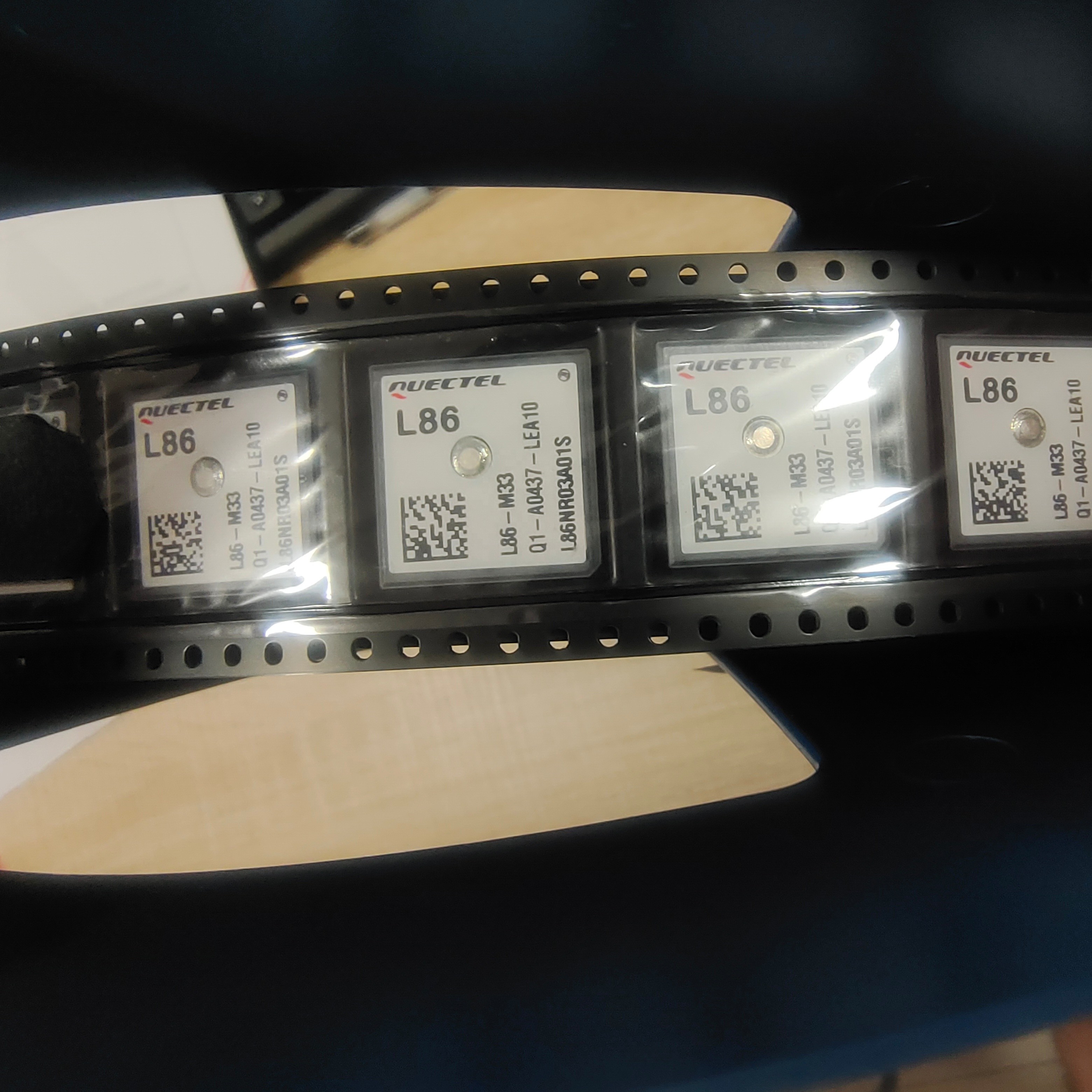

L86-M33 컴팩트 LTE 모덤 모듈 GNSS POT 모듈 통합 안테나
| 원래 장소 | 상하이, 중국 |
|---|---|
| 브랜드 이름 | QuecteI |
| 모델 번호 | L86-M33, L86-M33 |
| 가격 | $0.50 - $13.00/pieces |
| 포장 세부 사항 | 오리지널 브랜드-뉴. |
| 공급 능력 | 50000개 부분 / 부분마다 일 |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 종류 | LCC | 항구 | 셰인젠 |
|---|---|---|---|
| 강조하다 | 컴팩트 LTE 모덤 모듈,LTE 모덤 모듈 GNSS,L86-M33 |
||
제품 설명
제품 세부 정보
GNSS L86 L86-M33 MT3333 칩셋 저전력 컴팩트 GPS 모듈 LCC 패키지 통합 안테나 L86 M33 L86M33
설명
설명전반적인 설명L86는 초소형 GNSS POT (Patch on Top) 모듈로 18.4mm × 18.4mm × 4가 내장되어 있습니다.0mm 패치 안테나와 완벽한 성능을 달성하는 MediaTek의 새로운 세대의 GNSS 칩셋 MT3333를 활용컴팩트하고 통일된 형식 요소에서 Quectel GPS L80 모듈과 호환되도록 설계되어 GPS에서 GNSS로 마이그레이션하는 유연하고 확장 가능한 플랫폼을 제공합니다.이 공간 절약 디자인 은 L86 를 소형 장치 를 위한 완벽한 모듈 으로 만든다LCC 패키지를 채택하고 패치 안테나를 통합하여 L86은 취득과 추적 모두에서 예외적인 성능을 가지고 있습니다.EASYTM (임베디드 어시스트 시스템) 이라고 불리는 고급 AGPS와 검증된 AlwaysLocateTM 기술을 결합합니다., L86은 최고 성능을 달성하고 산업 표준을 완전히 충족합니다.EASYTM 기술은 L86이 내부 RAM 메모리에 저장된 에피메리스 데이터를 사용하여 자동으로 궤도를 계산하고 예측할 수 있습니다., 그래서 L86는 낮은 전력 소비로 실내 신호 수준에서도 빠르게 위치를 고정할 수 있습니다.L86는 환경 및 운동 조건에 따라 위치 정확성과 전력 소비 사이의 균형을 달성하기 위해 적응적으로 켜기 / 끄기 시간을 조정 할 수 있습니다.. L86는 자동 안테나 전환 기능을 지원합니다. 그것은 내부 패치 안테나와 외부 활성 안테나 사이의 전환을 달성 할 수 있습니다.전환 과정에서 위치를 유지그 컴팩트한 디자인, 높은 정확성 및 민감성 때문에, L86은 휴대용 장치, 자동차, 개인 추적,안전 및 산업용 PDA그것은 특히 GPS 마우스 및 OBD와 같은 특수 애플리케이션에 적합합니다.
주요 이점
GPS, GLONASS, 갈릴레오 및 QZSS를 위한 멀티-GNSS 엔진
임베디드 패치 안테나: 18.4mm × 18.4mm × 4.0mm
아주 작은 발자국: 16.0mm × 16.0mm × 6.45mm
자동 안테나 전환 기능
단전 보호 및 안테나 감지 지원
더 나은 감수성을 위해 LNA를 내장
EASYTM, 외부 메모리 없이 첨단 AGPS 기술
추적 모드에서 초저전력 소비, 26mA
주기적 모드 지능형 컨트롤러인 AlwaysLocateTM
LOCUS, 호스트와 외부 플래시 없이 임베디드 로거 기능
높은 민감도: -167dBm @ 추적, -149dBm @ 획득
99개의 인수 채널, 33개의 추적 채널
풍선 모드, 최대 80km까지의 고도
지원 DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
멀티 톤 액티브 인터퍼런스 캔슬러로 인해 훌륭한 방해 방지 성능
PPS VS. NMEA는 시간 서비스에 사용될 수 있습니다.
Quectel에서 개발한 SDK 명령어를 지원합니다
GNSS 특징
GPS L1 대역 수신기 (1575.42MHz) /GLONASS L1 대역 수신기 (1601.71MHz):
채널: 33 (추적) / 99 (수입) C/A 코드
SBAS: WAAS, EGNOS, MSAS, GAGAN
수평 위치 정확도:자율: <2.5m CEP
속도 정확도:지원 없이: <0.1m/s
가속 정확도:지원 없이: <0.1m/s2
타이밍 정확도:1PPS 출력: 10ns 재구성 시간: <1s
EASYTM로 TTFF @-130dBm:냉동 시작: <15초 따뜻한 시작: <5초 뜨거운 시작: <1초
EASYTM 없이 TTFF @-130dBm:냉동 시작: <35초 따뜻한 시작: <30초 뜨거운 시작: <1초
감수성:인수: -149dBm 추적: -167dBm 재 인수: -161dBm
동적 성능:최고 고도: 최대 18000m 최대 속도: 최대 515m/s 최대 가속: 4G
인터페이스
일련 인터페이스:UART: 조정 가능한 4800bps~115200bps 기본: 9600bps
업데이트 속도:1Hz (디폴트), 최대 10Hz
I/O 전압:2.7V~2.9V
프로토콜:NMEA 0183 PMTK
일반적 특징
온도 범위:-40°C ~ +85°C
차원:18.4mm × 18.4mm × 6.45mm
무게:약 7.6g
전력 관리
전원 공급:3.0V~4.3V
전력 획득:30mA @3.3V (GPS+GLONASS)
전력 추적:26mA @3.3V (GPS+GLONASS)
전력 절약:3.5mA @AlwaysLocateTM (Note1) 7uA @Backup 모드 1mA @Standby 모드 주기 모드
참고1: 야외 정적 모드에서 GPS+GLONASS 시스템에서 측정.
